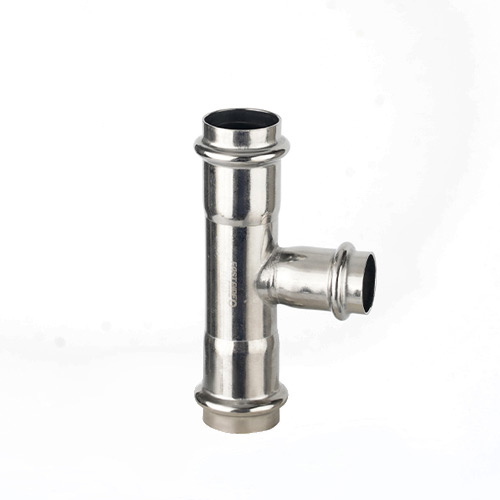

空压机管道异径三通一气路分流的低阻过渡核心元件
在工业压缩空气管网的搭建中,很多用户容易把异径三通当成一个简单的“管路分支接头”,觉得只要能把三条管路接在一起就满足使用要求。但实际长期运行下来,不少空压系统的分支点位会出现莫名的压降损耗,甚至在分流位置产生持续的气流啸叫,时间久了还会在管件内壁堆积大量油污杂质,最终导致后端用气点压力不足、气动设备出力不稳。这些问题的源头,往往就是异径三通的结构精度不足,在分流位置形成了不必要的紊流损耗。空压机管道异径三通,正是为解决这类气路分流痛点设计的核心元件,用高精度的一体成型结构,实现低阻平稳的异径分流。
这款异径三通作为压缩空气管网中的核心分流元件,在生产阶段就采用一体成型的整体锻制工艺,主管与支管按异径规格一体成型,没有后期焊接拼接的薄弱焊缝,管件整体的结构强度更均匀,能长期承受空压系统的常规工作压力波动,不会在分流位置出现应力集中的问题。它的接口尺寸经过标准化统一管控,适配铝合金、不锈钢等各类空压管道系统,不管是新建空压管网,还是对老旧碳钢管路进行节能改造,都能找到对应的适配规格,不用在施工现场对管件进行二次扩口、修形加工。
在影响气路运行效率的核心细节上,它严格遵循国标管件公差标准,主管与支管相交的相贯线坡口精度高,内部流道经过平滑打磨处理,没有传统拼接三通常见的内部凸起、毛刺台阶。这种顺滑的流道设计,可实现主管分流、支路变径的平稳过渡,气流从大口径主管进入小口径支管的过程中,不会出现突然的截面突变,避免介质在变径位置产生紊流压降,大幅降低分流点位的局部压力损失,整条管网的输送效率更高,也能减少气流在紊流状态下裹挟油污杂质附着在管件内壁的概率,长期运行下来也不会出现分流点位局部堵塞的问题。
在现场施工与长期使用层面,它支持双卡压、抱箍等多种连接方式,不用在施工现场进行动火焊接,单人借助常规工具就能快速完成安装,大幅缩短管网搭建的施工周期。管件整体采用耐空压介质腐蚀的材质制作,抗腐蚀耐老化,长期接触带少量冷凝水、压缩油的潮湿气流,也不会出现内壁锈蚀、密封面老化失效的问题。对于追求长期稳定低损耗运行的压缩空气系统而言,这款异径三通解决的不只是管路分支的连接问题,更是从分流环节就把不必要的气路损耗降到最低,让整条空压管网的运行效率始终保持在更优水平。
空压机管道配件一不锈钢异径三通技术参数
一、材质与标准参数
常规材质:304不锈钢(S30408/06Cr19Ni10),铬含量≥18%,镍含量≥8%
耐蚀/洁净工况:304L(S30403)、316(S31608)、316L(S31603)不锈钢,316L钼含量≥2%,碳含量≤0.03%
卡压式国标:GB/T 19228.1-2024(现行,替代2011版,2025-04-01实施,公称压力由PN16提升至PN25)
对焊无缝款国标:GB/T 12459-2017;钢板卷焊款:GB/T 13401
卡压行业标准:CJ/T 152-2016、CJ/T 466-2014
美标:ASME B16.9、ASTM A403
密封圈标准:GB/T 19228.3.硬度65~75 IRHD
管件代号:三通 T / TR 系列(含 S 型带延伸直段、D 型无延伸直段)
二、结构形式参数
等径三通:三个接口公称通径一致,标注如 DN100
异径三通:主管与支管公称通径不同,主管两端同径,支管缩径
标注方式:主管公称直径×支管公称直径,如 DN80×DN50、DN100×DN65;英制写作 4″×4″×2″
支管过渡:支管接口处带圆滑过渡曲率,降低局部阻力、应力分布均匀
主管端按主管壁厚,支管端按支管壁厚分别对应,非同壁厚
三、规格与尺寸参数
卡压式通径覆盖:DN15~DN100(1/2″~4″)
对焊式通径覆盖:DN15~DN1200
对应外径:φ18mm~φ325mm
常用规格组合:DN25×DN20、DN32×DN25、DN40×DN32、DN50×DN40、DN65×DN50、DN80×DN65、DN100×DN80
外径对照:DN15-φ21.3、DN20-φ26.9、DN25-φ33.7、DN32-φ42.4、DN40-φ48.3、DN50-φ60.3、DN65-φ76.1、DN80-φ88.9、DN100-φ114.3
壁厚范围:卡压款 0.6mm~2.0mm(DN15~DN50 管材壁厚最低≥0.6mm);对焊款按 Sch5S / Sch10S / Sch40S / Sch80S 分级
关键尺寸:C 值(主管中心至支管端面,按主管口径查)、M 值(主管中心至主管端面,按支管口径查);示例 DN100×DN80.C 约 105mm、M 约 95mm
壁厚偏差:±10%;无缝推制款锥段最小壁厚≥公称壁厚87.5%
四、压力与温度参数
公称压力:≤PN25(2.5MPa,2024 版标准)
常规额定工作压力:≤1.6MPa(16bar)
S 型水压试验:≥3.75MPa;D 型水压试验:≥2.5MPa
气密试验:1.05MPa(1.1倍工作压力)
安全压力系数:≥1.5倍额定工作压力
工作温度范围:-20℃~130℃(EPDM 密封圈款)
五、连接工艺参数
卡压端连接:S 型双卡压(抗震型)、D 型单卡压(标准型)
卡压密封结构:两个机械卡压点+1 个密封圈,"三重密封"
密封圈材质:三元乙丙(EPDM)橡胶,可选氯化丁基(CIIR)、丁腈(NBR)、硅胶(VMQ)
卡压单口作业时长:≤3秒(单点10~30秒)
卡压断面:六边形,抗旋转、抗折弯
对焊端连接:氩弧焊对接,焊缝强度≥95%管材本体强度
卡压接口热胀冷缩余量:3~5mm
六、力学性能参数
抗拉强度:≥530MPa
抗拉拔力(DN50):S 型≥15.2kN;D 型≥9.72kN
S 型抗拉拔强度:D 型的1.8倍
抗振动测试:100万次振动试验合格(振动场合)
冷热水循环:1000次温度循环无渗漏
盐雾试验:240小时无锈蚀
年泄漏率:<0.03%
密封圈理论寿命:≥50~70年
七、流阻与性能参数
内壁粗糙度:Ra≤0.8μm(抛光处理)
成品管件支管圆滑过渡,变径与分支处局部阻力小于现场开孔焊接
流动阻力较镀锌管件降低:≥30%
耐腐蚀:富铬氧化钝化膜隔绝冷凝水、油分侵蚀
卫生性:内壁不结垢、不滋生微生物,满足食品、医药、电子洁净要求
使用寿命:正常工况下≥50年
八、安装与试压参数
管端切口须垂直平整,去毛刺,不得有翻边(避免划伤密封圈)
插入管件后须可见管端抵住内部限位台阶,确认插入深度到位
卡压前确认 O 型圈完好且位置正确,不得二次卡压同一部位
卡压时工具与管件轴线垂直,钳口尺寸与规格匹配
管道固定支架间距:水平≤3m、垂直≤2m
强度试验:1.5倍工作压力保压30min无渗漏
气密试验:1.1倍工作压力保压24h,泄漏率<5%
九、配套件参数
配套管材:同材质、同规格薄壁不锈钢直管(执行 GB/T 19228.2)

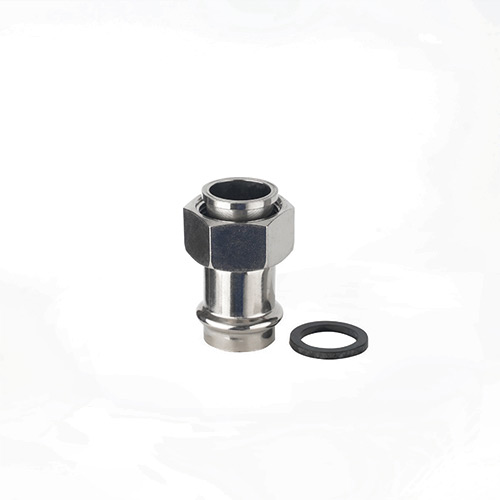

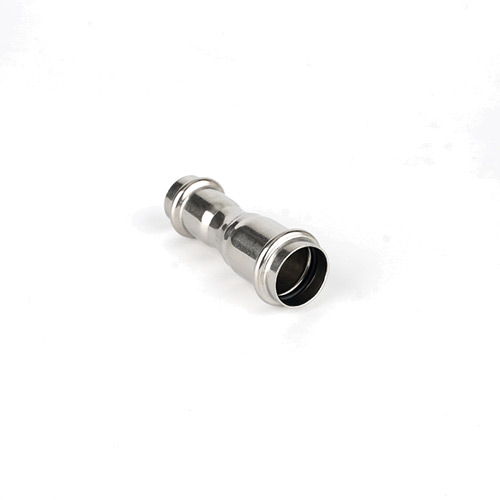

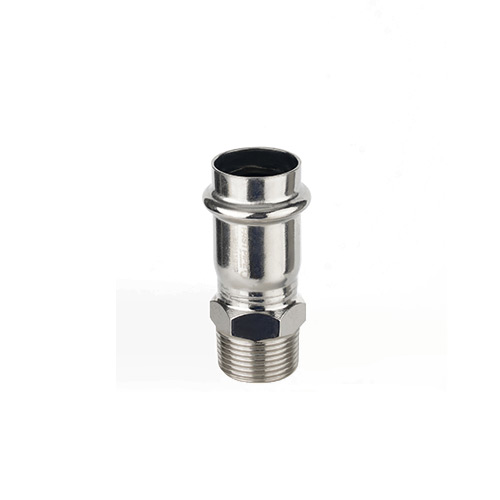

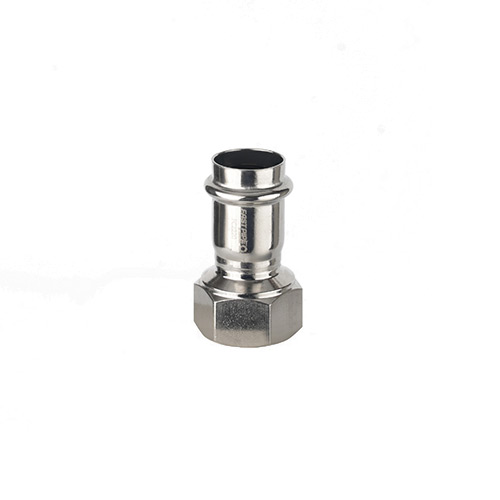

配套管件:90°弯头、45°弯头、等径三通、异径管(大小头)、内/外螺纹转换接头、活接、法兰、管帽
卡压工具:专用液压卡压钳,钳口尺寸符合标准附录C
接口匹配:同 DN 规格管材与管件通径100%对应
